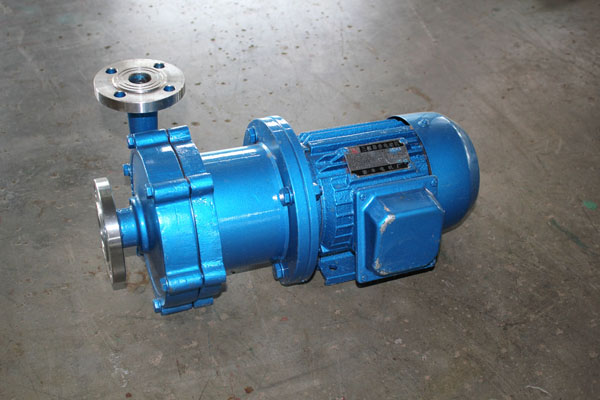

高温磁力泵结构组成及应用领域

高温磁力泵是一种通过磁力传动器(磁力联轴器)来实现无接触力矩传递进而以静密封取代动密封，使泵达到完全无泄漏。由于泵轴、内磁转子被泵体、隔离套完全封闭，进而解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，强有力地维护了职工的身心健康和安全生产。

  高温磁力泵结构组成：

  高温磁力泵由自吸泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

  1.永磁体

  由材料制成的永磁体工作温度范围广(-45-400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

  2.隔离套

  在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。

  3.冷却润滑液流量的控制

  高温磁力泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。当介质为水或水基液时，可使环隙区域的温升维持在3-5℃;当介质为烃或油时，可使环隙区域的温升维持在5-8℃。

  4.滑动轴承

  磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。

  由于高温磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。

  高温磁力泵应用领域：

  高温磁力泵可以应用很多领域的，包括电镀液输送。高温磁力泵应用领域：

  1.化工行业：碳酸钠化工、化肥、采油(硫酸);废酸回收及化工厂与运输车辆相互之间的强酸运输。

  2.制药行业：生产半导体的发光化学品、药品和水处理化学品。

  3.电镀制药行业：循环系统过滤的电镀液介质。

  4.在半导体生产过程中，电路板的蚀刻过程和高纯化学液体的输送。

  5.金属行业：氧化铝膜处理设备、钢丝拉伸、脱脂、酸洗、涂装前脱脂、酸洗、氧化钛生产等、

  6.水处理行业：纯水生产设备和废水处理系统设备。
